ИТ-инфраструктура предприятия

Разработать ИТ-инфраструктуру малого предприятия. Пример организационной диаграммы предприятия представлен на рисунке 1. При разработке ИТ-инфраструктуры необходимо уточнить специфику рассматриваемого предприятия (виды деятельности).

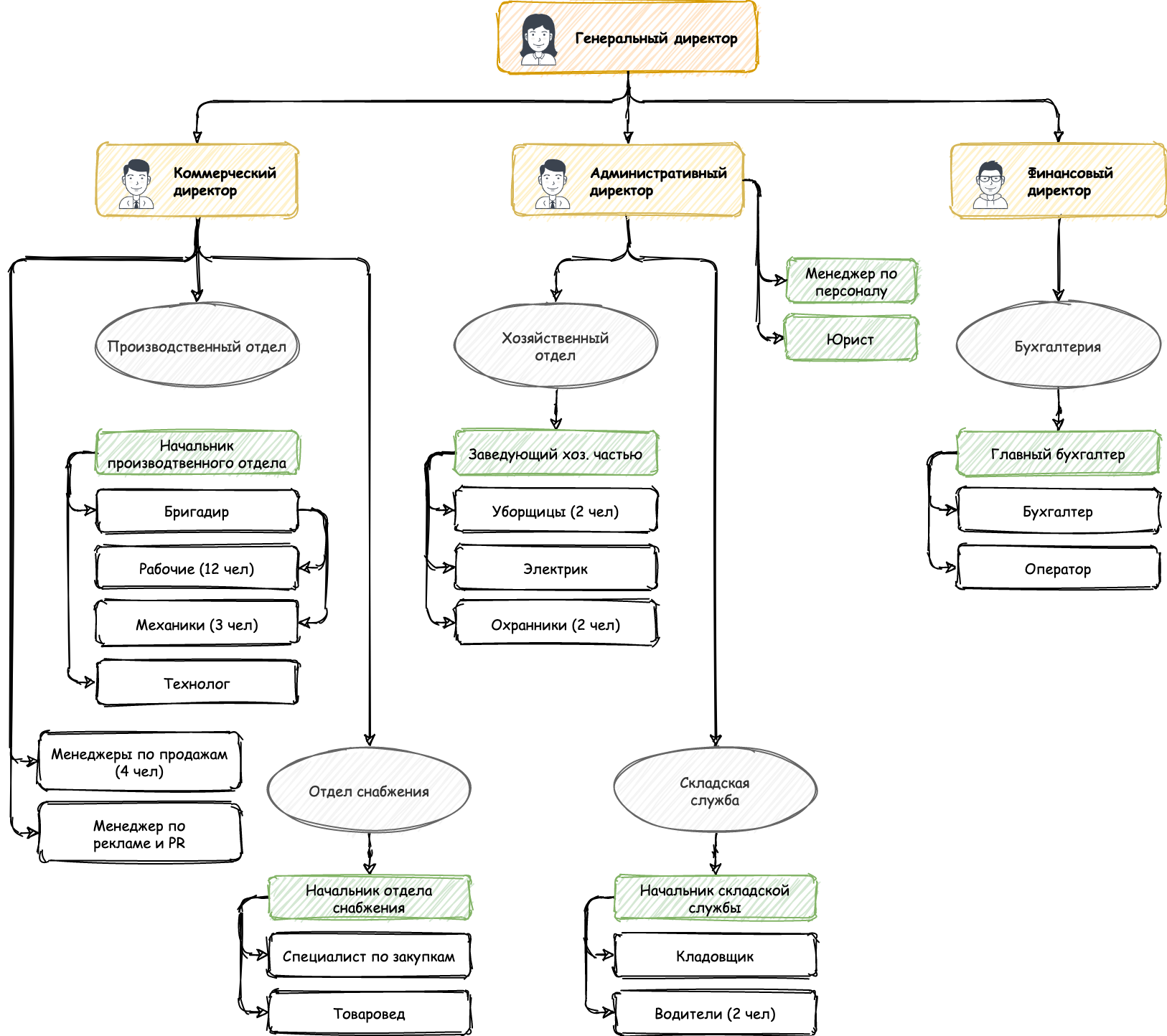

Рисунок 1 – Пример организационной диаграммы малого предприятия

Задачи

1) Разработать организационную диаграмму малого предприятия

В организационной диаграмме должно быть не менее 4 подразделений и не менее 16 сотрудников

2) Разработать план помещений

На схеме должно быть не менее 4 комнат (расположений).

3) Определить необходимое количество компьютеров для работы организации

  • Cтационарные рабочие станции
  • Мониторы
  • Ноутбуки, плашеты
  • Серверы

Составить таблицу с перечислением компьютеров и их основных характеристик: производитель, марка процессора, объем оперативной памяти и памяти дискового пространства, производитель монитора, разрешение монитора.

Пример:

Таблица 1 - Серверы

IDПроизводительНаименованиеCPURAM, МБHDD/SDD, Гб
SRV-001DellPowerEdge T40Intel Xeon E-2200321000
SRV-002HPProLiant Gen 10Intel Pentium G5420 2C 3.8GHz81000

Таблица 2 - Рабочие станции

IDПроизводительНаименованиеCPURAM, МБHDD/SDD, Гб
WS-001DELLDell Precision T5820 5820-8109Xeon W-2223161000
WS-002DELLDell Precision T5820 5820-8109Xeon W-2223161000

Таблица 3 - Мониторы

IDПроизводительНаименованиеДиагональРазрешение
DSP-001DELLS2721D272560x1440@75 Гц
DSP-001iiyamaG-Master Red Eagle GB3466WQSU-B1343440x1440@144 Гц

4) Определить и составить перечень программного обеспечения

Таблица 4 - Программное обеспечение

IDПроизводительНаименованиеМесто установки
SW-001MicrosoftWindows 10WS-001
SW-002MicrosoftWindows 10WS-002
SW-002Kaspersky LabKaspersky internet securetyWS-005

5) Определить необходимое количество оргтехники для работы организации

Определить необходимое количество и перечень оргтехники для работы организации.

Таблица 5 - Переферийные устройства

IDПроизводительНаименование
PR-001HPLaserJet P1606dn
PR-002HPLaserJet P1606dn
SC-001CanonCanoScan 9000 Mark II

6) Определить необходимое количество сетевого оборудования для работы организации

Определить необходимое количество и перечень сетевого оборудования для работы организации (коммутаторы, маршрутизаторы, …). Составить перечень оборудования. Предполагается, что организация подключена к Интернет-провайдеру при помощи Ethernet-кабеля.

Таблица 6 - Активное сетевое оборудование

IDПроизводительНаименование
NE-001TP-LinkМаршрутизатор TL-ER7206
NE-002MikroTikКоммутатор CRS305-1G-4S+IN
NE-003TP-LinkТочка доступа TP-LINK EAP265 HD

6) Разработать схему размещения элементов ИТ-инфраструктуры в помещениях предприятия

Разработать план помещений (не менее 4 комнат), показать размещение элементов ИТ-инфраструктуры. Показать на плане помещений структуру локальной сети, указав соединения серверов, рабочих станций, сетевых принтеров, активного сетевого оборудования (коммутаторов).

7) Оценить затраты на инфраструктуру

  • cтоимость приобретённого оборудования (персональные компьютеры, оргтехника, сервер, материалы для локальной сети, сетевое оборудование, оборудование резервного копирования, оборудование для бесперебойного энергообеспечения); для оценки стоимости использовать информацию из интернет-магазинов оргтехники;
  • cтоимость приобретённого программного обеспечения (начиная с операционной системы, антивирусной защиты, заканчивая бизнес-приложениями);
  • оценить годовые затраты на расходные материалы для оргтехники (картриджей, бумаги для печати);
  • оценить средние затраты на оплату электроэнергии, потребляемой оборудованием (в год).

Электроприбор с мощностью \(W\) Ватт в течение \(t_h\) часов потребляет \(E = 0.001 \cdot W \cdot t_h\) киловатт-час электрической энергии.

В отчете должны быть приведены:

  • организационная диаграмма предприятия;
  • схемы расположения офисов (план помещений) и рабочих мест в помещениях;
  • схема локальной вычислительной сети с расположением элементов ИТ-инфраструктуры;
  • перечень программного обеспечения (в зависимости от бизнес-процессов предприятия)
  • перечень рабочих станций, серверов, переферийных устройств, оргтехники, сетевого оборудования

Методические указания

Пример отчета по лабораторной работе

ПО для разработки диаграмм DRAW.IO

Для разработки схемы расположения офисов (плана помещений) рекомендуется использовать веб-сервис для создания схем и диаграмм draw.io.

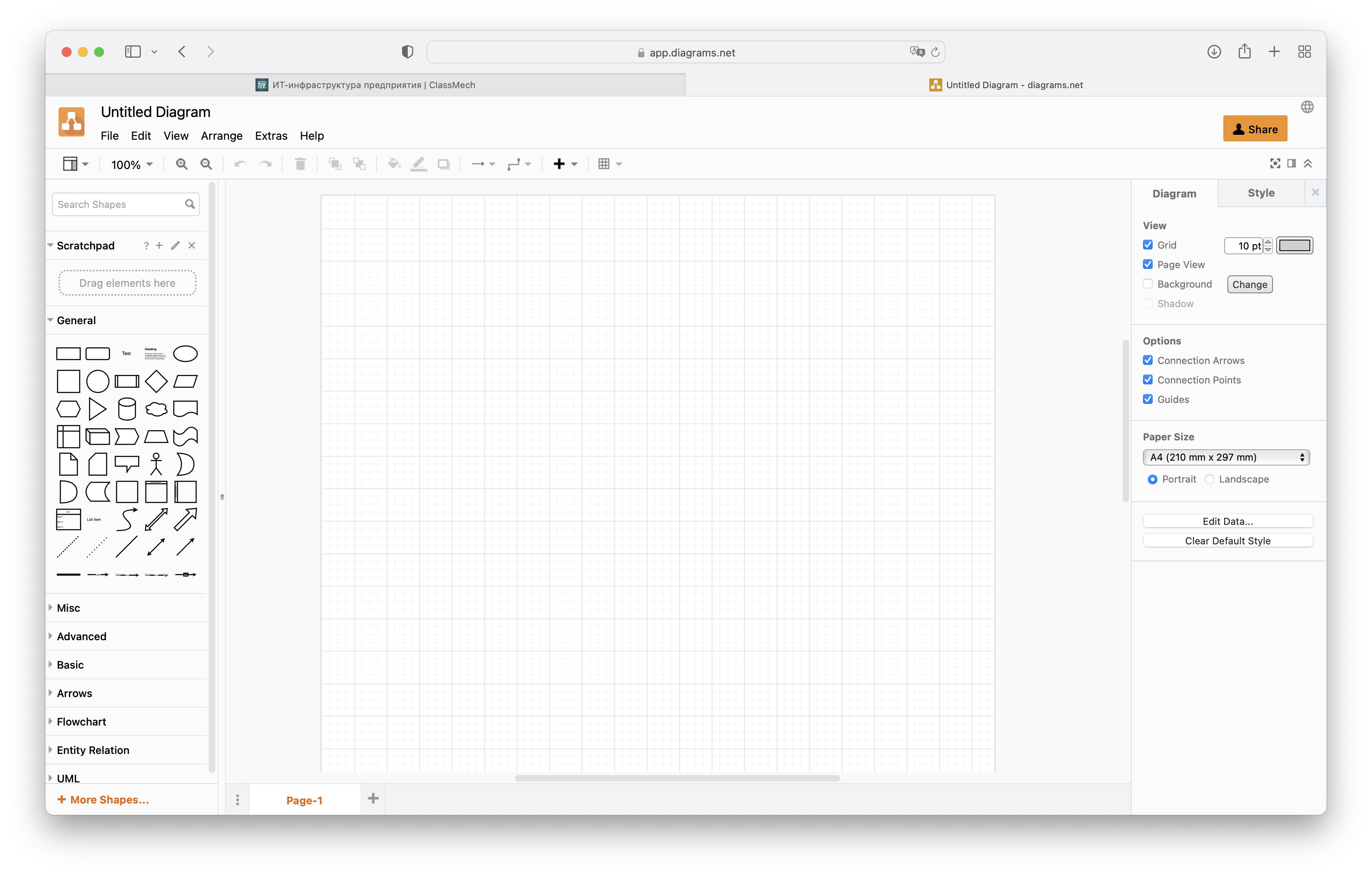

Рисунок 2 – Окно веб-приложения draw.io

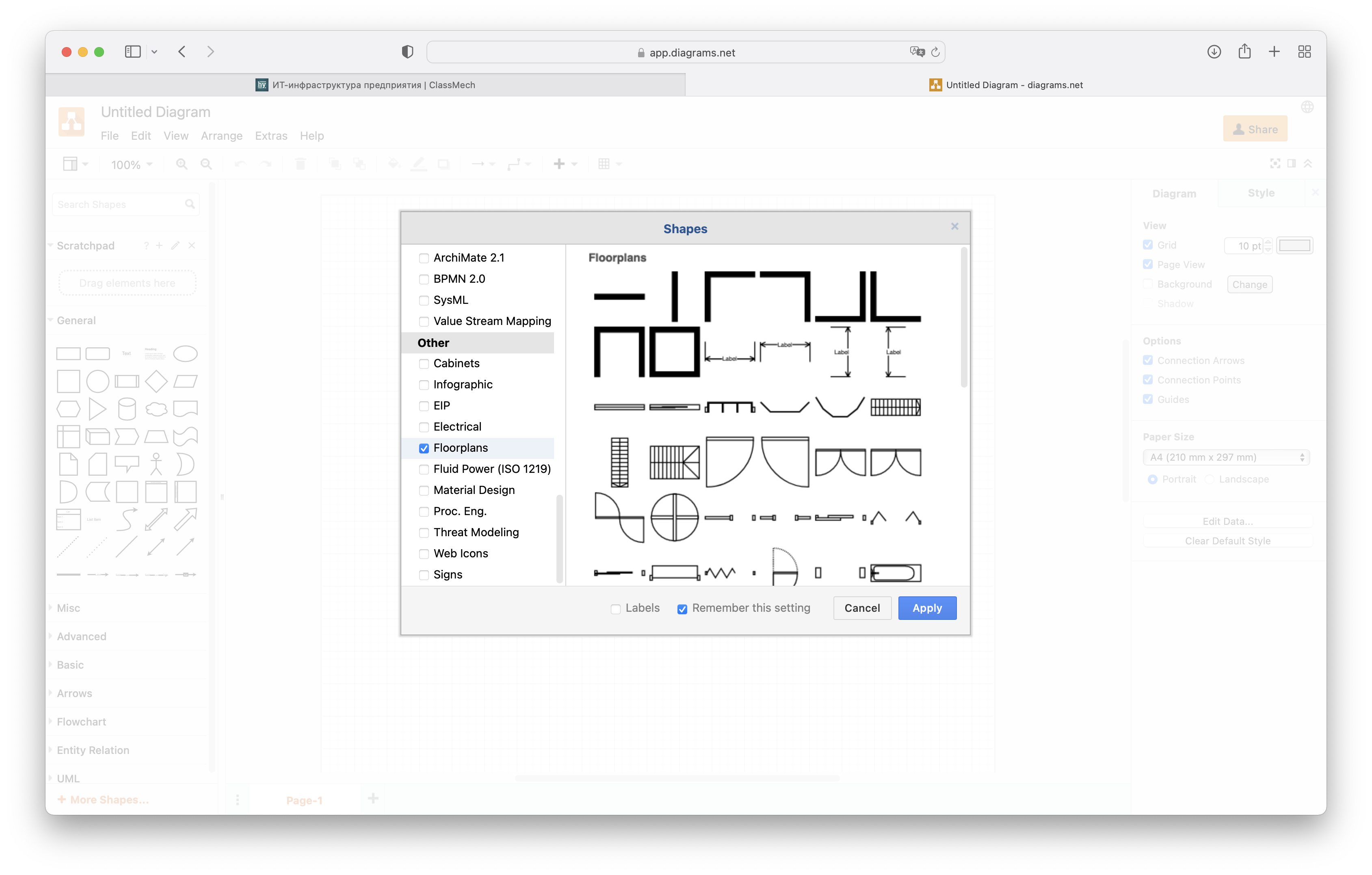

В левой части окна приложения расположена панель с библиотеками блоков (форм). Для разработки планов помещения и размещения элементов ИТ-инфраструктуры необходимо включить дополнительные блоки Floorplans, Office, Network, Active Directory, нажав на ссылку “+ More Shapes” в левой нижней части окна.

Рисунок 3 – Добавление дополнительных библиотек блоков

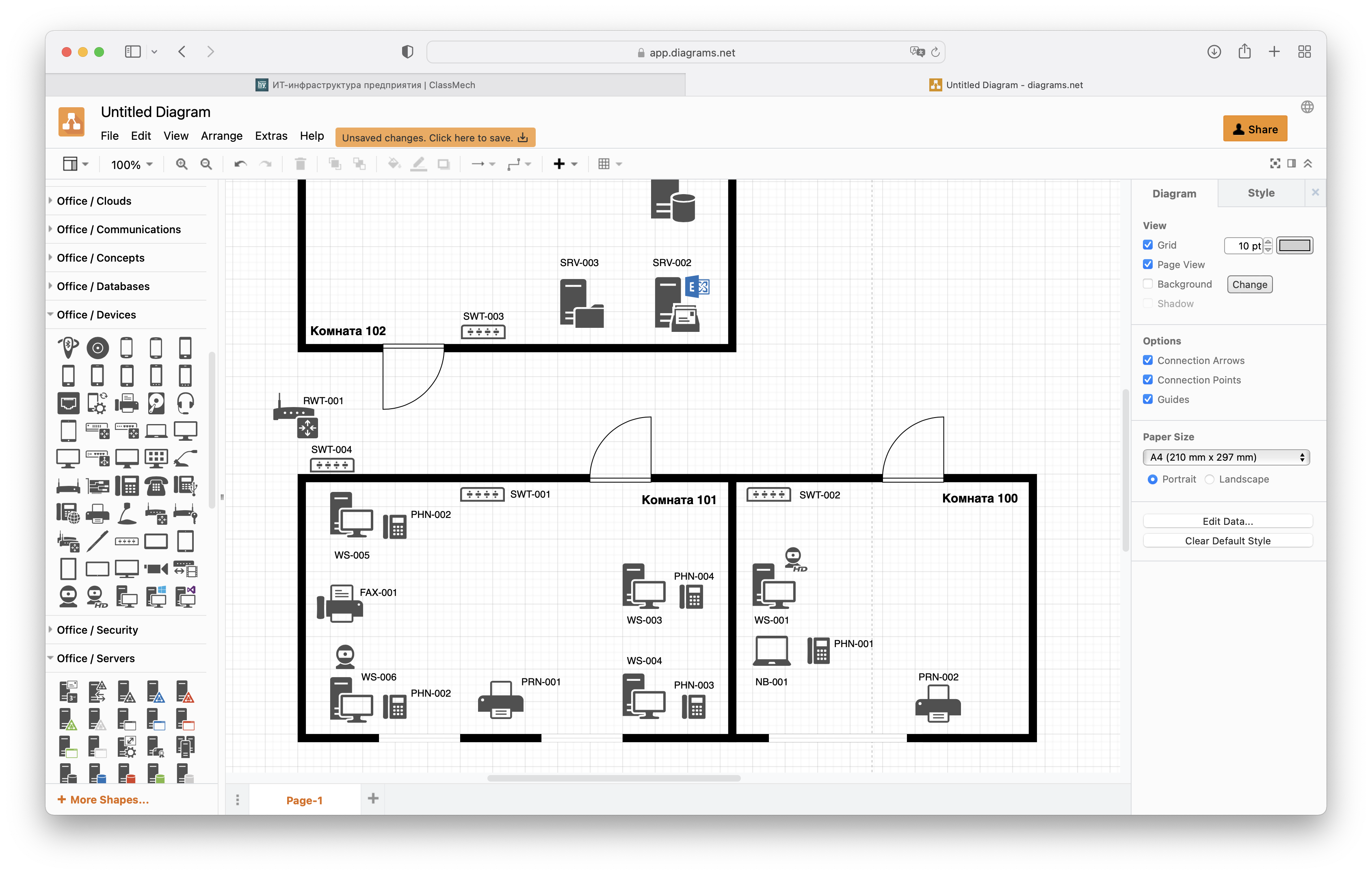

После разработки схемы размещения элементов инфраструктуры файл схемы можно сохранить на локальном диске компьютера или в одном из предлагаемых облачных сервисов.

Рисунок 4 – Добавление дополнительных библиотек блоков

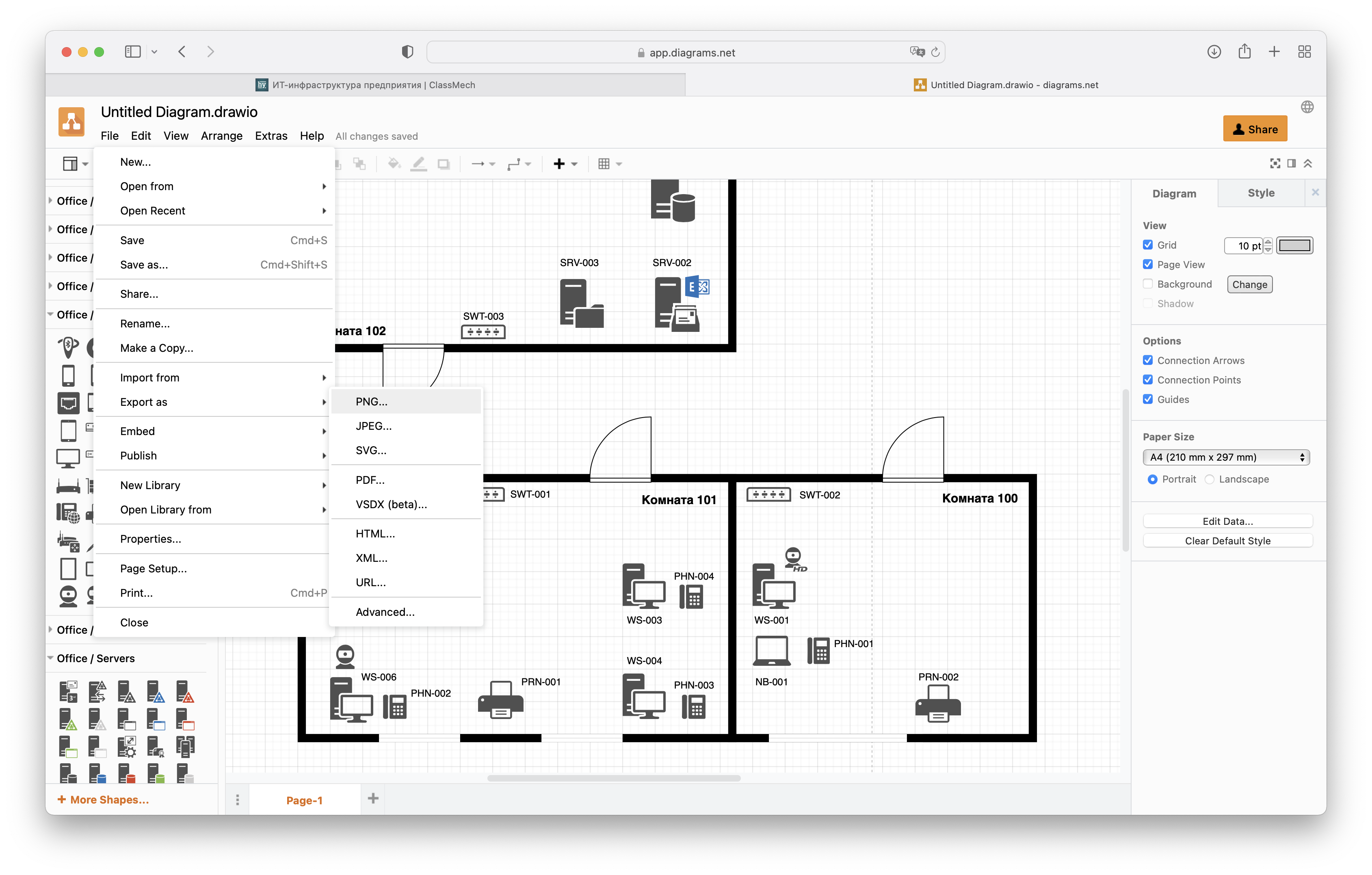

Для экспорта изображения необходимо выделить ту часть схемы, которую необходимо сохранить в графическом формате (например, png) (для вставки в отчет) в меню “File” выберите пункт “Export As” и тип сохраняемого файла (png, jpg).

Рисунок 5 – Экспорт в графический файл

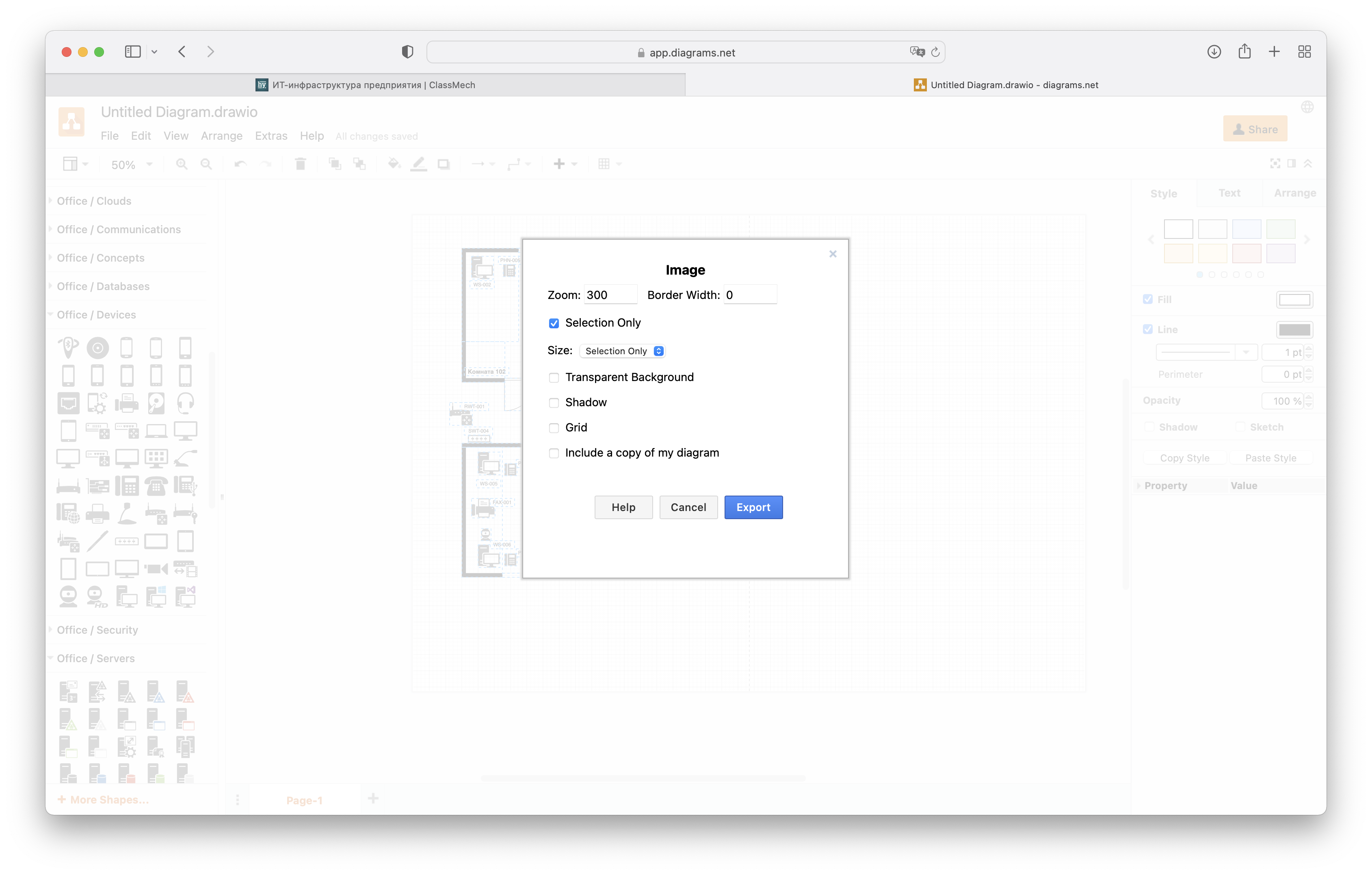

В открывшемся диалоговом окне укажите масштаб не менее 300 % (это определяет размер растрового изображения, а следовательно его качество). Если экспортируется не весь лист со схемой, а только выделенная её часть необходимо отметить пункт “Selection Only”.

Рисунок 6 – Настройки экспорта

Схема соединения рабочих станций в офисе

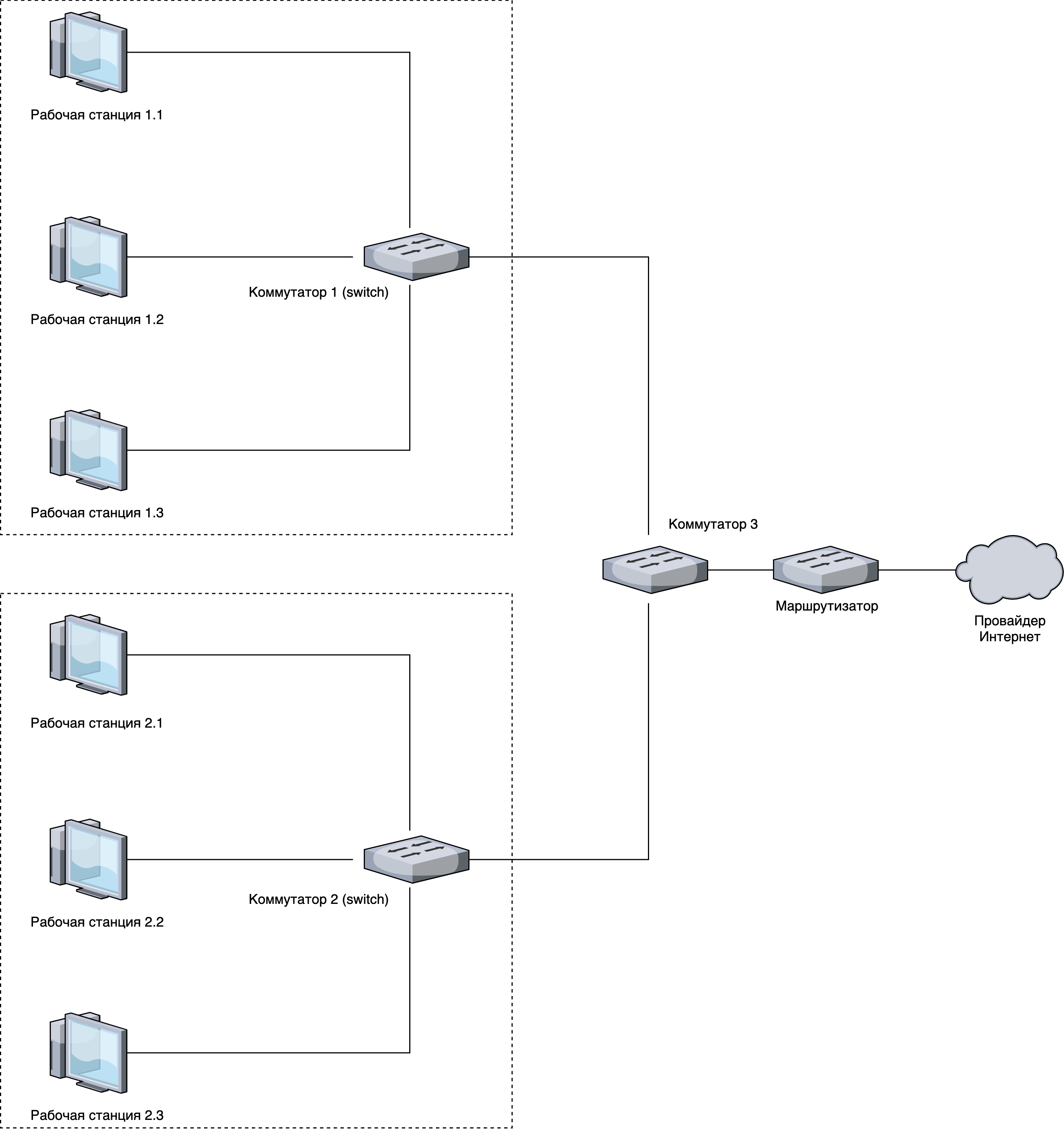

На рисунке показан пример схемы подключения сети в двух офисах с выходом в интеренет. Для каждого устройства проведён отдельный провод и все провода подключаются к сетевому коммутатору. Коммутатор от каждой комнаты подключается к общему коммутатору, который в свою очередь подключается к маршрутизатору, соединющему сеть офиса с сетью провайдера Интернет.

ИТ-Инфраструктура

Для обеспечения эффективности работы современной компании ей нужна качественная полноценная ИТ-инфраструктура, включающая целый комплекс служб, подсистем и решений. Это сочетание сервисов должно по своей надежности не только соответствовать сегодняшнему состоянию предприятия, но и иметь запас прочности на будущее развитие.

ИТ-инфраструктура представляет собой набор программных, технических и информационных средств, который делает возможным работу приложений для бизнеса – таких, как электронная почта, CRM и все столь привычные и делающие жизнь удобной вещи, как банковские переводы, онлайн-транзакции.

ИТ-инфраструктура – это организационно-техническое объединение программных, вычислительных и телекоммуникационных средств, связей между ними и эксплуатационного персонала, обеспечивающее предоставление информационных, вычислительных и телекоммуникационных ресурсов, возможностей и услуг работникам (подразделениям) предприятия (организации), необходимых для осуществления профессиональной деятельности и решения соответствующих бизнес-задач [1].

ИТ-инфрастуктура включает в себя:

  • серверы, компьютеры (рабочие станции);
  • периферийные устройства (принтеры, факсы);
  • программное обеспечение;
  • сети для передачи данных;
  • телефонные станции.

ИТ-инфраструктуру можно рассмотреть как набор четырех групп сервисов [2]:

  • технологические сервисы;
  • сервисы для совместной работы;
  • сервисы сообщений;
  • сервисы для обеспечения безопасности.

Источники

  1. Сети для начинающего IT-специалиста. Обязательная база
  2. cyclowiki.org: ИТ-инфраструктура
  3. Конспект лекций по дисциплине «Управление ИТ-сервисами и контентом» Составил: к.т.н., Бакаев М. A.
  4. ИТ-инфраструктура предприятия - что нужно бизнесу?
  5. Построение ИТ инфраструктуры небольшого офиса
  6. Описание ИТ-инфраструктуры предприятия
  7. ИТ-инфраструктура как сервис: от сервера до приложения
  8. Компоненты ИТ-инфраструктуры предприятия
  9. ИТ-инфраструктура.
