Решение нестационарной задачи теплопроводности в MATLAB
Использование модуля pde-toolbox для решения плоской нестационарной задачи теплопроводности.

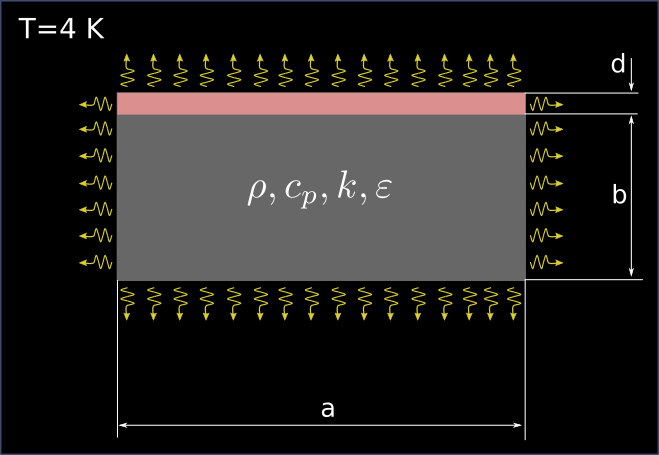

Рассматривается нестационарная плоская задача теплопроводности. Пластина со сторонами \(a = 0.4\) м, \(b+d=0.051\) м нагревается в тонком слое толщиной \(d=1\) мм (на верхней грани) за счёт внутренних источников тепла. В слое в одну секунду генерируется 8 кДж тепла. Со всех граней пластины излучается тепло рассеивается по закону Стефана-Больцмана. Степень черноты материала пластины - 0.8.
Температура точек пластины \(T(x,y,t)\) есть функция времени и координат. Эта зависимость определяется дифференциальным уравнением в частных производных: \[\frac{\partial T}{\partial t} = k \left( \frac{\partial^2 T}{\partial x^2} + \frac{\partial^2 T}{\partial y^2} \right) + \frac{q}{\rho c_p}\]
где
- \(k\) – теплопроводность [Вт/(м\(\cdot\)К)],
- \(\rho\) – плотность [кг/м\(^3\)],
- \(c_p\) – удельная теплоёмкость [Дж/(кг\(\cdot\)K)],
- \(q(x,y)\) – функция внутренних источников тепла [Вт/(м\(^3\))].
Создаем модель, указывая тип задачи: нестационарная (transient) задача теплопроводности (thermal)
% Нестационарная модель
thermalModelT = createpde('thermal','transient');
% Размеры пластины
a = 0.4;
b = 0.05;
% Толищина "горячего" слоя
d = 0.001;
% Описание геометрии: Прямоугольник
g = decsg([3 4 -a/2 a/2 a/2 -a/2 0.00 0.00 b b;
3 4 -a/2 a/2 a/2 -a/2 b b b+d b+d]');
% Модель
geometryFromEdges(thermalModelT,g);
Свойства материала пластины
k = 50; % теплопроводность
rho = 7800; % плотность
cp = 468; % удельная теплоёмкость
thermalProperties(thermalModelT,'ThermalConductivity',k,'MassDensity',rho,'SpecificHeat',cp);
Граничные условия

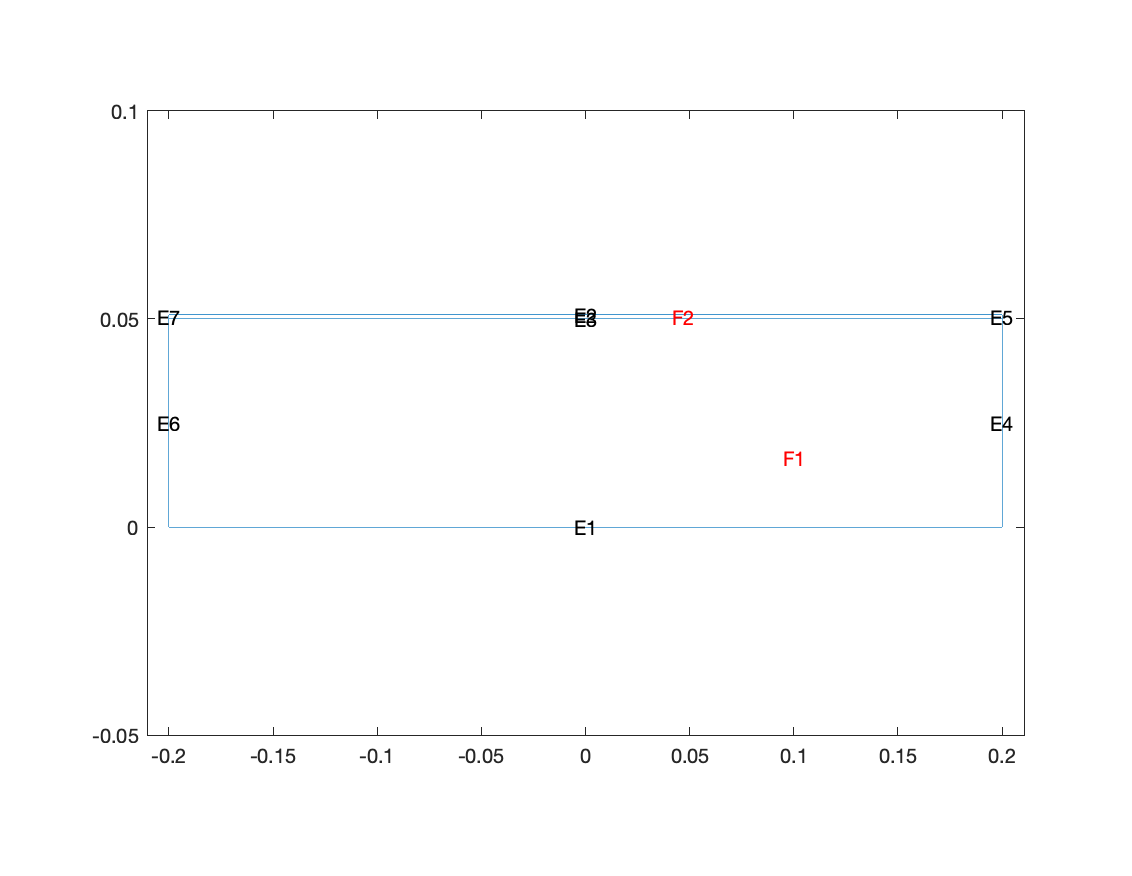

Для корректного определения граничных условий необходимо увидеть геометрию тела с идентификаторами ребер (edges) и областей (faces).
pdegplot(thermalModelT,'EdgeLabels','on','SubdomainLabels','on');
axis equal
Идентификаторы ребер (E1, 2, 3, … 7) и областей (F1, F2) используются при задании граничных условий. Пластина излучает со всех своих ребер, степень черноты тела принята равной 0.8. Температура среды 4 К.
% Постоянная Стефана-Больцмана
thermalModelT.StefanBoltzmannConstant = 5.670373E-8;
% Излучение со всех ребер
% Степень черноты 0.8
% Температура среды 4 К
thermalBC(thermalModelT,'Edge',[1 2 4 5 6 7],'Emissivity',0.8,'AmbientTemperature', 4);
Внутренний источник тепла в тонком слое на верхней границе тела (область F2). В этом слое генерируется \(2 \cdot 10^7 \cdot 0.4 \times 0.001 = 8\) кДж в секунду. В общем случае, это может быть не число (\(2 \cdot 10^7\)), а ссылка на функцию координат и времени.
internalHeatSource(thermalModelT,2e7,'Face',2);

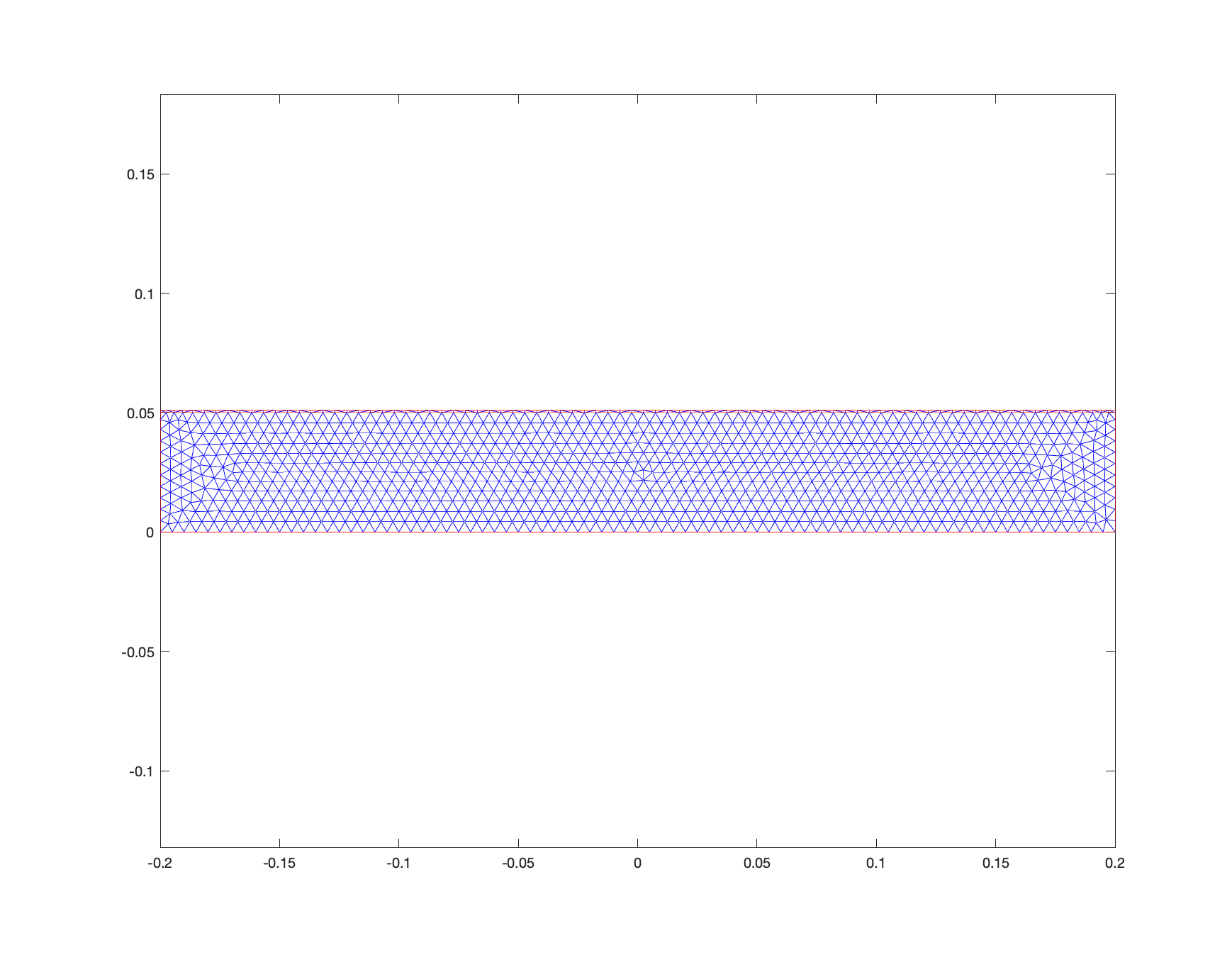

Создание сетки
generateMesh(thermalModelT,'Hmax',0.03);
pdeplot(thermalModelT);
axis equal
title 'Сетка'
Расчёт
Запускаем расчёт на интервале от 0 до 3600 с с шагом 1 с.
tfinal = 3600;
tlist = 0:1:tfinal;
% Начальная температура тела
thermalIC(thermalModelT,273);
% Вывести статистическую информацию решателя
thermalModelT.SolverOptions.ReportStatistics = 'on';
% Решаем
result = solve(thermalModelT,tlist)
Результаты
После выполнения функции solve в консоль MATLABа (Command Window) выводится следующая информация
34 successful steps
0 failed attempts
49 function evaluations
1 partial derivatives
12 LU decompositions
48 solutions of linear systems

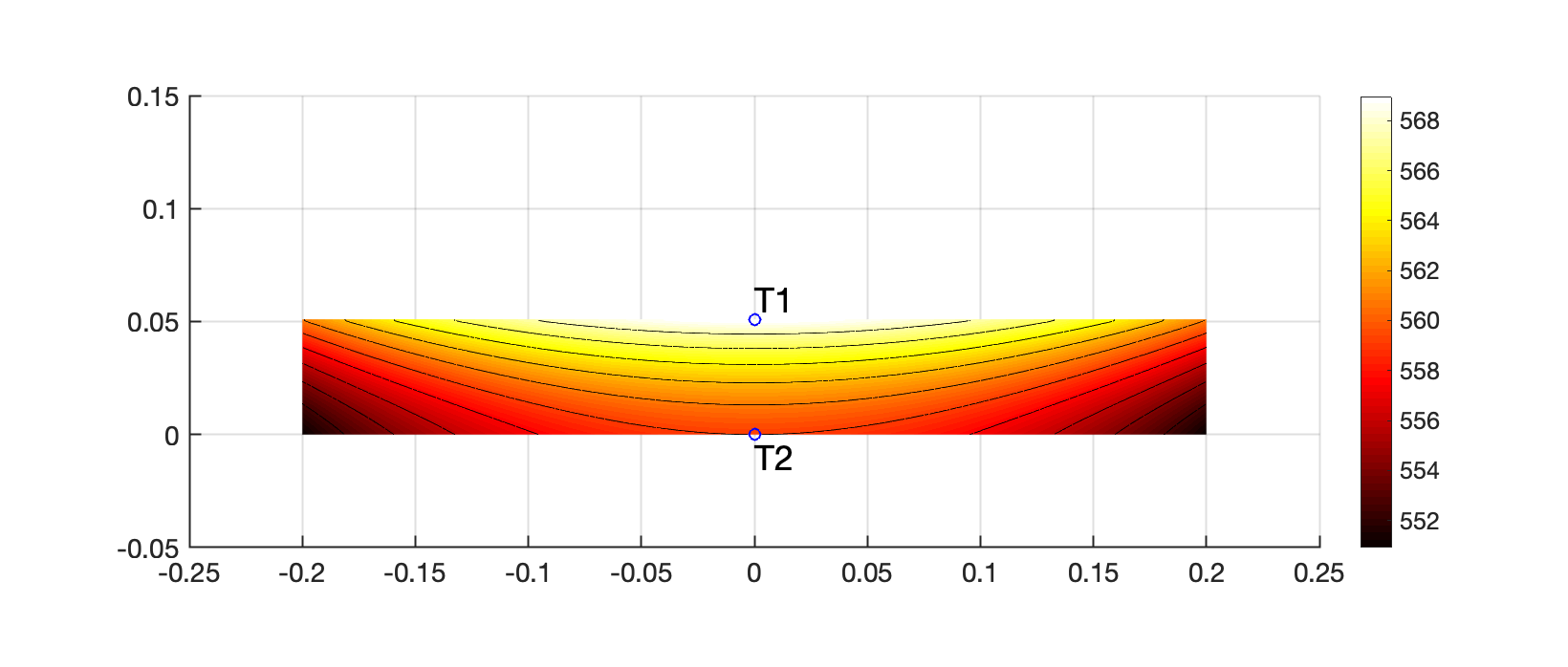

Построим карту температуры пластины на момент времени t=3600 c. Решение получено в numel(tlist)) точках, поэтому распределение температуры в момент времени t=3600 c будет соответствовать самому последнему набору значений массива result.Temperature(:,sol_index), где sol_index будет равен numel(tlist) = 3601.
sol_index = numel(tlist));
pdeplot(thermalModelT,'XYData',result.Temperature(:,sol_index),'Contour','on','ColorMap','hot');
% Покажем метки точек, для которых далее будут построены графики изменения температуры
hold on;
% Рисуем метки точек
plot(0,0.000,'bo');
plot(0,0.051,'bo');
% Рисуем подписи точек
text(0,-0.010,'T2','FontSize',18);
text(0, 0.060,'T1','FontSize',18);
hold off;
set(gca,'FontSize',14,'LineWidth',1);grid on;
xlim([-0.25 0.25]);
ylim([-0.05 0.15]);

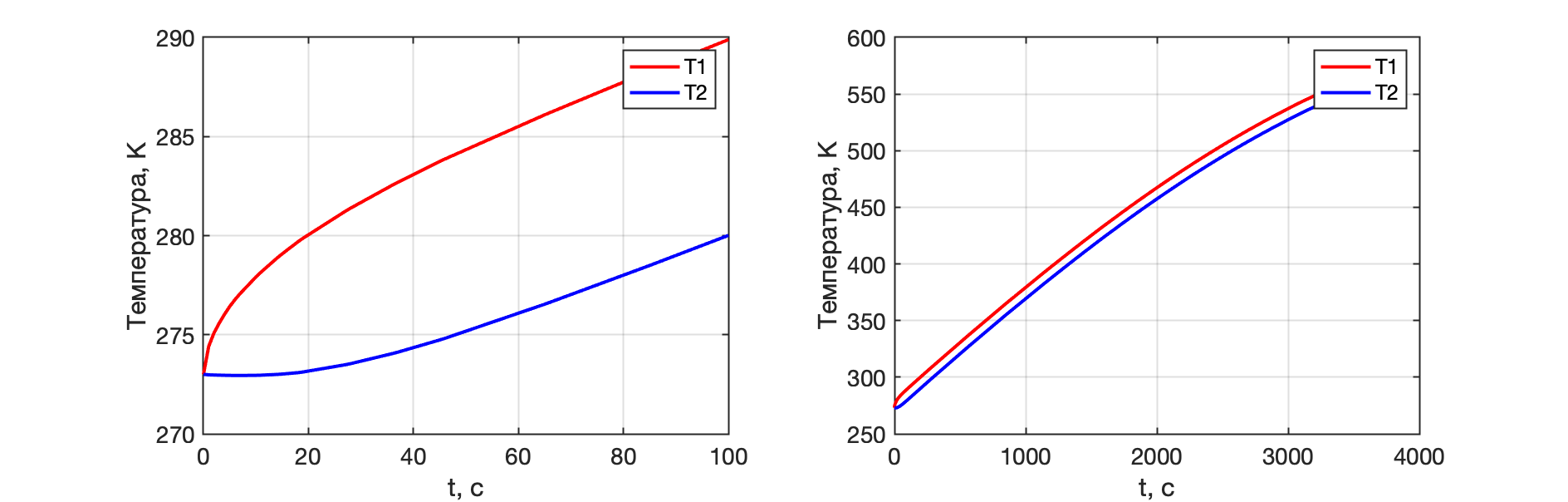

График изменения температуры на верхней и нижней грани пластины.
% Генерируем матрицу размера numel(sol_index)x2 с температурами точек Т1 и Т2.
probeTemp = cell2mat(arrayfun(@(i) interpolateTemperature(result,[0.000 0.000],[0.051 0.000],i)',(1:length(tlist))','UniformOutput',false));
% Первый график на интервале от 0 до 100 с
subplot(1,2,1);
plot(tlist,probeTemp(:,1),'r-','LineWidth',2); hold on;
plot(tlist,probeTemp(:,2),'b-','LineWidth',2); hold off;
set(gca,'FontSize',14,'LineWidth',1);grid on;
legend('T1','T2');
xlabel('t, c');
ylabel('Температура, K');
xlim([0,100]);
% Второй график на всем интервале от 0 до 3600 с
subplot(1,2,2);
plot(tlist,probeTemp(:,1),'r-','LineWidth',2); hold on;
plot(tlist,probeTemp(:,2),'b-','LineWidth',2); hold off;
%plot(tlist,probeTemp(:,2)-probeTemp(:,1),'b-','LineWidth',2);
set(gca,'FontSize',14,'LineWidth',1);grid on;
legend('T1','T2');
xlabel('t, c');
ylabel('Температура, K');
Ниже на видео показана динамика изменения температуры. Стрелками показаны направления тепловых потоков. Показана температура на верхней грани, нижней грани и разница температур. Для построения видео использовался следующий код
v = VideoWriter('temperature.avi');
open(v);
% Фигура
figure('Position',[100 100 1920 1080]);
hold on;
% Для каждого момента времени из таблицы результатов интегрирования
[qTx,qTy] = evaluateHeatFlux(result);
for i=1:5:size(tlist,2)
% Очищаем рисунок
cla;
%[qTx,qTy] = evaluateHeatFlux(result,0.2,0.05,1:length(tlist));
pdeplot(thermalModelT,'XYData',result.Temperature(:,i),'Contour','on', ...
'FlowData',[qTx(:,i) qTy(:,i)], ...
'ColorMap','hot','Levels',3);
axis([-0.25 0.25,-0.05, 0.15]);
% Определим температуру в двух точках [0,0] и [b+d, 0]
% координаты точек задаются двумя массивами координат x и y
% [x1, x2, x3, ...], [y1, y2, y3, ...]
Temp = interpolateTemperature(result,[0 0],[b+d 0],i);
text(0,-0.010,sprintf('%5.1f',Temp(2)),'FontSize',20);
text(0,+0.060,sprintf('%5.1f',Temp(1)),'FontSize',20);
% Разница температур
text(0,-0.03,sprintf('dT = %5.1f',Temp(1)-Temp(2)),'FontSize',20);
% Время
text(-0.2, 0.12,sprintf('t = %5.1f', tlist(i)),'FontSize',20);
% Шрифт для подписей осей
set(gca,'FontSize',20);
% Сетка
grid on;
frame = getframe(gcf);
writeVideo(v,frame);
end
close(v);
